Ласточкин хвост: что происходит, когда трогаешь уклон

Хвост держится в гнезде не клеем. Он расширяется к торцу, и вытащить его в одну из сторон физически невозможно — мешает форма. Клей здесь работает вторым номером: он запрещает движение по оставшейся оси и закрывает щели. Отсюда и особый статус уклона: толщину шипа в шип-пазе можно подогнать по факту, а уклон хвоста задаётся до первого пропила и потом не правится ничем.

Уклон читается как отношение

Классическая запись 1:6 означает: на шесть миллиметров вдоль хвоста кромка уходит вбок на один миллиметр. Градус получается через арктангенс, и цифры выходят неожиданно маленькими.

1:5

11,3° от перпендикуляра к торцу — уже за пределами столярной традиции, встречается на грубых ящиках и в сосновой таре

1:6

9,5° — «мягкий» уклон англосаксонской школы: сосна, ель, липа, кедр

1:7

8,1° — компромисс, который многие ставят на всё подряд, чтобы не держать два комплекта разметки

1:8

7,1° — «твёрдый» уклон: дуб, бук, клён, ясень, орех

1:10 и мельче

5,7° и меньше — визуально почти прямой шип, механический замок практически исчезает

Российский норматив держится в стороне от этого деления. ГОСТ 9330-2016 «Основные соединения деталей из древесины и древесных материалов. Типы и размеры» (действует с 1 марта 2017 года взамен ГОСТ 9330-76) в таблице 3 описывает угловое ящичное соединение на шип «ласточкин хвост» под обозначением УЯ-2 и задаёт для него угол 10°. Одно число, без оговорок про породу. Если отсчитывать его так же, как уклон, — от перпендикуляра к торцу, — получается примерно 1:5,7, то есть чуть круче классической «шестёрки». Там же стандарт разрешает вариант в полупотай и требует округлять расчётный размер до ближайшего диаметра фрезы из ряда 13; 14; 15; 16 и 17 мм.

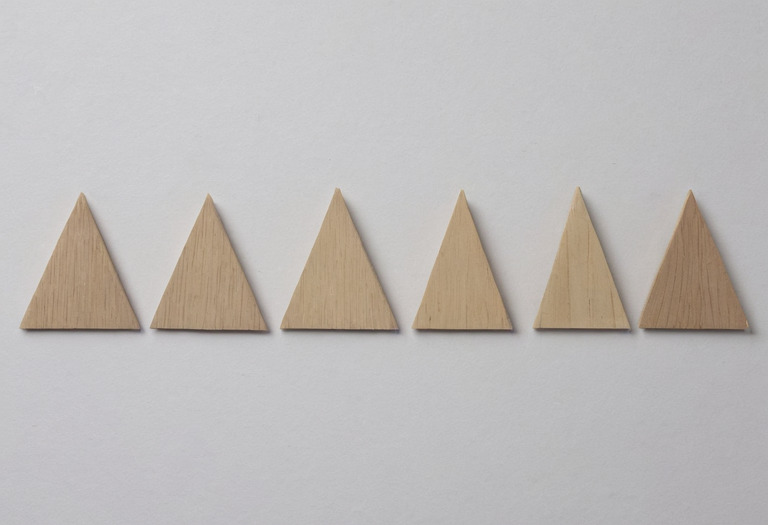

Пять углов на испытательной машине

Тут есть на что опереться, кроме традиции. Группа Атара из Университета Гази испытала угловые ящичные соединения на диагональное растяжение, меняя один параметр — угол фрезы (Atar, Keskin, Peker, Ustündağ, Togay, Candan, BioResources 5(1), 2010, с. 343–355). Условия: 200 образцов, четыре материала (дуб черешчатый, бук восточный, сосна обыкновенная, МДФ 18 мм), два клея (ПВА и полиуретан), пять углов, пластины 101,5 × 150 × 18 мм, выдержка до постоянной массы при 20 ± 2 °C и относительной влажности 65 ± 5 %, испытание по ASTM D 1037.

Два вывода из этих пяти строк.

Первый: площадь склейки не решает ничего. Самый крутой уклон даёт самую большую склеиваемую поверхность — 3684 мм² против 3276 мм² у почти прямого шипа, разница 12 %. И при этом он же показывает худшую прочность, на 32 % ниже лучшей. Прибавка клеевой поверхности полностью съедается тем, что происходит с кончиком хвоста. Про то, как выбирать сам клей, есть отдельный разбор классов D1–D4, но здесь важно другое: смена клея в этом же эксперименте изменила результат на 5 %, а смена угла — на треть.

Второй: рабочий диапазон совпадает с традицией. Максимум лежит между 81° и 84°, то есть между уклонами 1:6,3 и 1:9,5. Классические 1:6 (80,5°) и 1:8 (82,9°) попадают внутрь этой полки целиком. Дальше в обе стороны — падение: 32 % вниз при уходе к 1:3,7 и около 7 % вниз при уходе к почти прямому шипу.

Та же группа позже проверила эти углы на диагональное сжатие (Çinar, Atar, Üstündağ, Forest Products Journal 69(2), 2019, с. 131–140) и получила ту же картину: лучший результат на 84° (0,302 Н/мм²), худший на 75° (0,207 Н/мм²), а максимум по всем сочетаниям — бук + 81° + полиуретан.

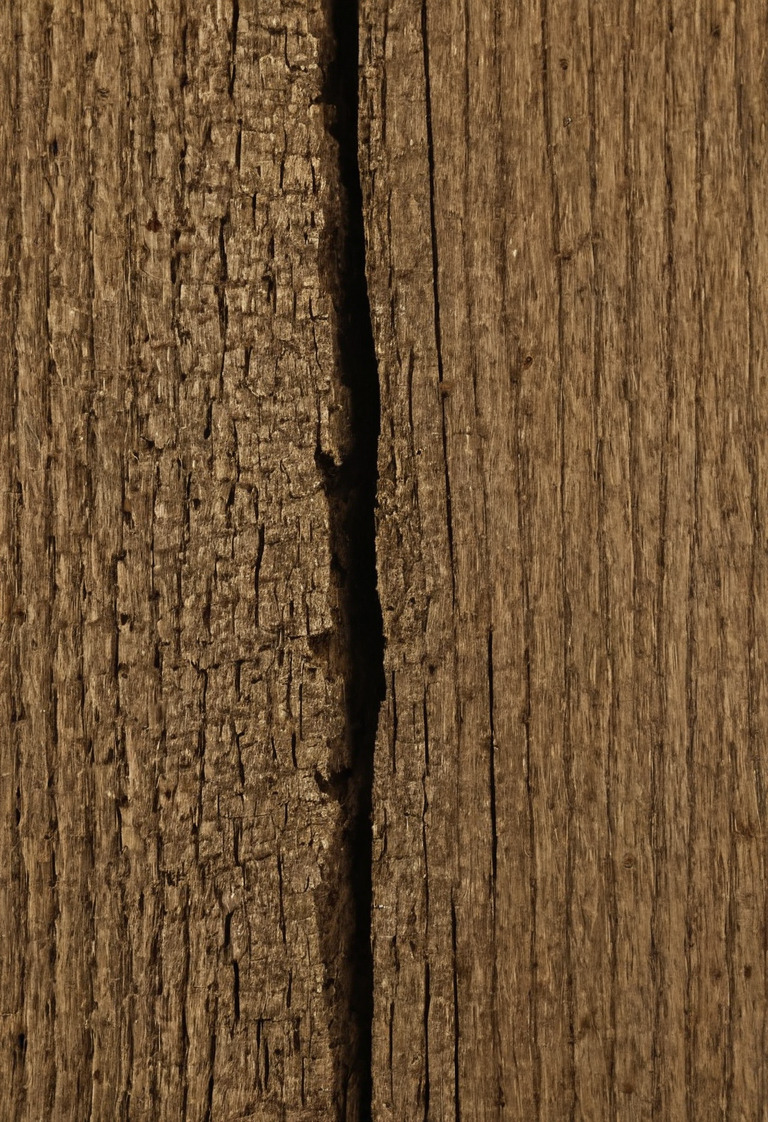

Что происходит на кончике хвоста

Механизм отказа на крутом уклоне описывается без всяких испытаний. Острый угол оставляет на конце хвоста узкий клин, у которого волокна идут почти поперёк линии нагрузки. Такой клин работает не на растяжение вдоль волокон, где древесина сильна, а на скалывание и на разрыв поперёк волокон — в двух самых слабых своих режимах.

Числа объясняют, почему кончик хвоста — слабое звено. У дуба скалывание вдоль волокон почти вчетверо ниже сжатия вдоль них, а разрыв поперёк — почти в десять раз ниже. Чем острее уклон, тем больше материала на кончике работает именно так. И заметьте: у дуба и бука высокая твёрдость по Янке — 6000 и 5800 Н (1350 и 1300 lbf) — вообще не помогает, потому что измеряется она вдавливанием поперёк волокон, а не сопротивлением скалыванию.

Обратная сторона медали объясняет, почему мягкой породе традиционно достаётся более крутой уклон. Сосна сминается поперёк волокон почти вдвое легче дуба (4,0 МПа у Pinus ponderosa против 7,4 МПа у Quercus alba, обе величины при влажности 12 % по той же таблице 5–3a), и посадка в ней «расслабляется» — замок должен быть выраженнее, чтобы узел не превратился в трение. Это рассуждение, а не измеренный факт: прямого эксперимента на эту тему я не нашёл. Породные особенности — нестабильность бука или смолистость хвойных — тут накладываются сверху.

Хвосты, штифты и обязательные полушипы

Уклон — не единственная пропорция узла, но остальные куда либеральнее.

• Соотношение ширины хвоста к штифту. Ходовой диапазон — от 1:1 (машинный шаблон, равные элементы) до примерно 4:1 (ручная работа, узкие штифты). Чем шире хвост, тем крупнее рисунок и меньше работы; чем уже штифт, тем «дороже» выглядит торец. На прочность в разумных пределах это влияет слабо — площадь склейки сохраняется.
• Полушип на краях обязателен. Крайним элементом с каждой стороны доски должен быть половинный штифт, а не хвост. Иначе внешний хвост держится тонкой стенкой гнезда, которая откалывается по короткому волокну при первой же перекосной нагрузке.
• Толщина доски. ГОСТ для прямого ящичного шипа (тип УЯ-1) нормирует толщину шипа рядом 6; 8; 10; 12; 14; 18 мм; для «ласточки» стандарт вместо толщины оперирует диаметром фрезы. Тонкая доска до 10 мм — территория шкантов и ламелей, а не хвостов.

Три варианта одного узла

Сквозной. Торцы хвостов и штифтов видны с обеих сторон: максимум площади склейки и самая простая разметка.

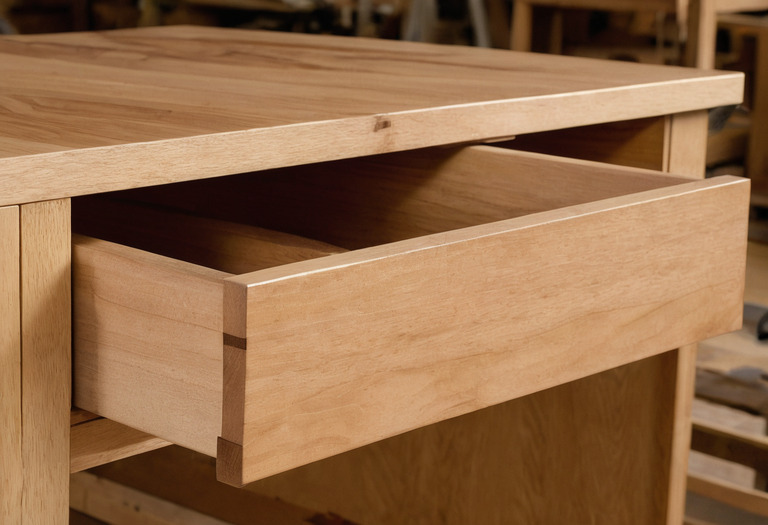

Полупотайной. Гнёзда выбираются примерно на две трети толщины передней стенки, и хвосты не выходят на лицо. Именно он стоит на переднем углу почти любого выдвижного ящика: замок работает ровно в том направлении, куда ящик выдёргивают. ГОСТ 9330-2016 прямо оговаривает допустимость этого варианта для типа УЯ-2.

Потайной (на ус). Снаружи виден только шов под 45°. Часть площади склейки уходит на усовую фаску, трудоёмкость выше в разы — оправдан там, где торец недопустим совсем.

На yydesign.ru есть смежный материал: Ящики или полки на кухне: где больше доступного объёма.

Рука против шаблона

Порядок ручной работы:

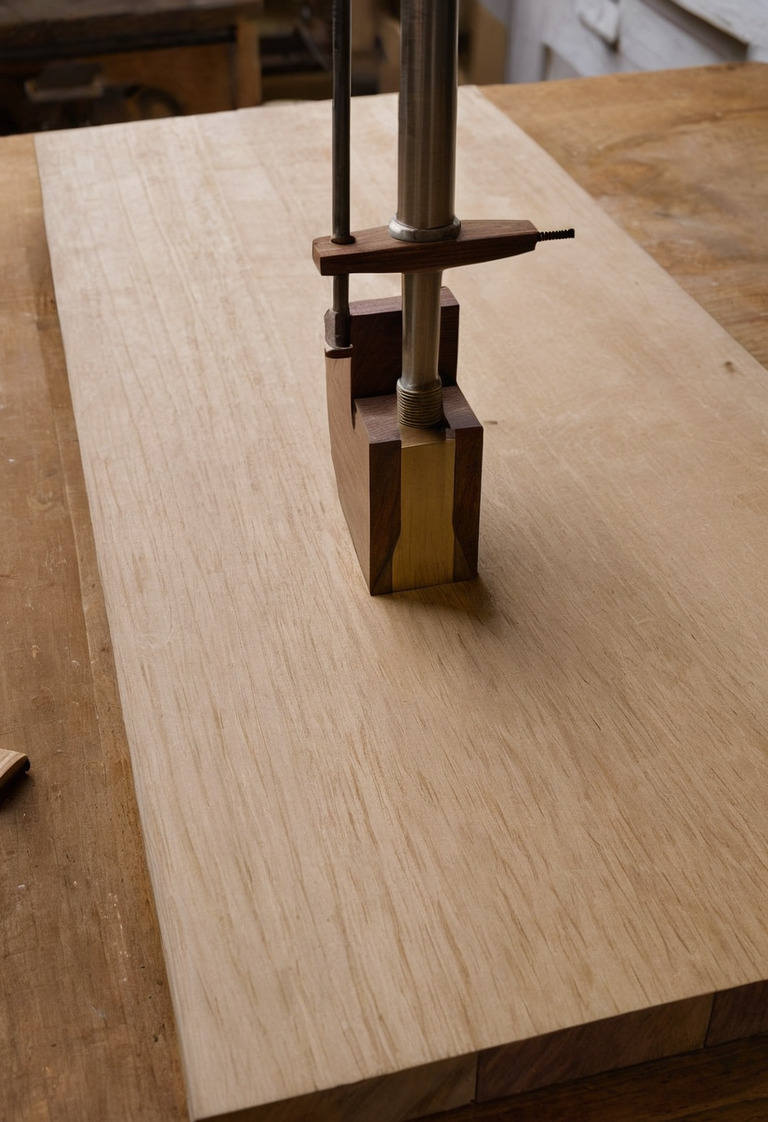

1. Наклонный шаблон-угольник. Уклон переносится на торец не транспортиром, а шаблоном на 1:6 или 1:8 — угловая ошибка транспортира на коротком хвосте даёт заметный перекос.
2. Сначала хвосты, потом штифты по факту. Хвосты пропиливаются насквозь, затем прикладываются к торцу ответной детали и обводятся острым ножом. Все накопленные погрешности уходят в разметку штифтов, а не в зазор.
3. Пропил со стороны отхода, рядом с риской. Толщина полотна ножовки — это уже допуск; выпилить точно «по линии» невозможно.
4. Выборка отхода с двух сторон. Стамеска идёт от обеих пластей к середине, иначе на выходе рвётся волокно.

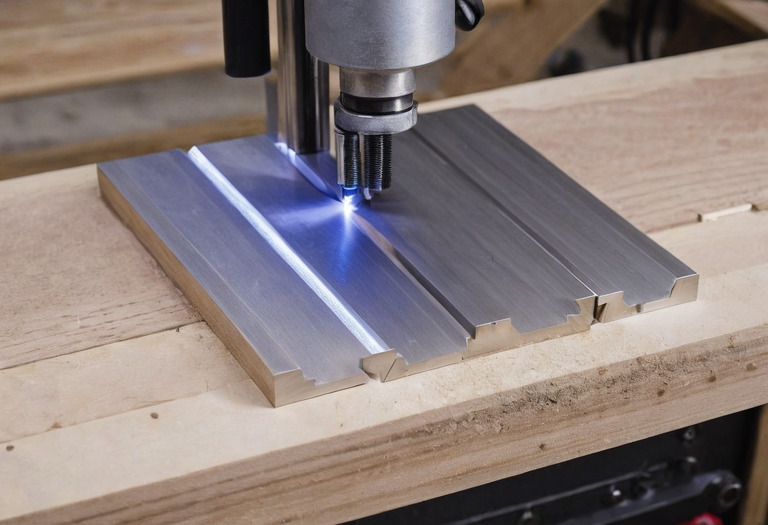

У фрезерного шаблона всё наоборот: угол не выбирается, он вшит в форму фрезы. Хвосты и штифты получаются одного шага и фрезеруются за один проход, а единственный способ «сменить уклон» — купить другую фрезу и другой комплект гребёнок.

Внутренние поверхности отделывают до сборки — шлифовать хвосты после склейки уже почти нечем, и последовательность зёрен стоит продумать заранее. На щёки хвостов и стенки гнёзд состав попадать не должен.

Почему ласточка переживает клей

Главное преимущество узла проявляется через годы. В угловом ящичном соединении обе детали повёрнуты друг к другу торцами, но их ширины — направления, в которых дерево реально движется, — совпадают. Обе стенки сохнут в одну сторону и примерно на одинаковую величину, если это одна порода и один распил. Конфликта, из которого выросли правило трети и ограничение по ширине шипа, здесь просто нет: там шип входит поперёк волокон ответной детали и обе части сохнут по разным коэффициентам.

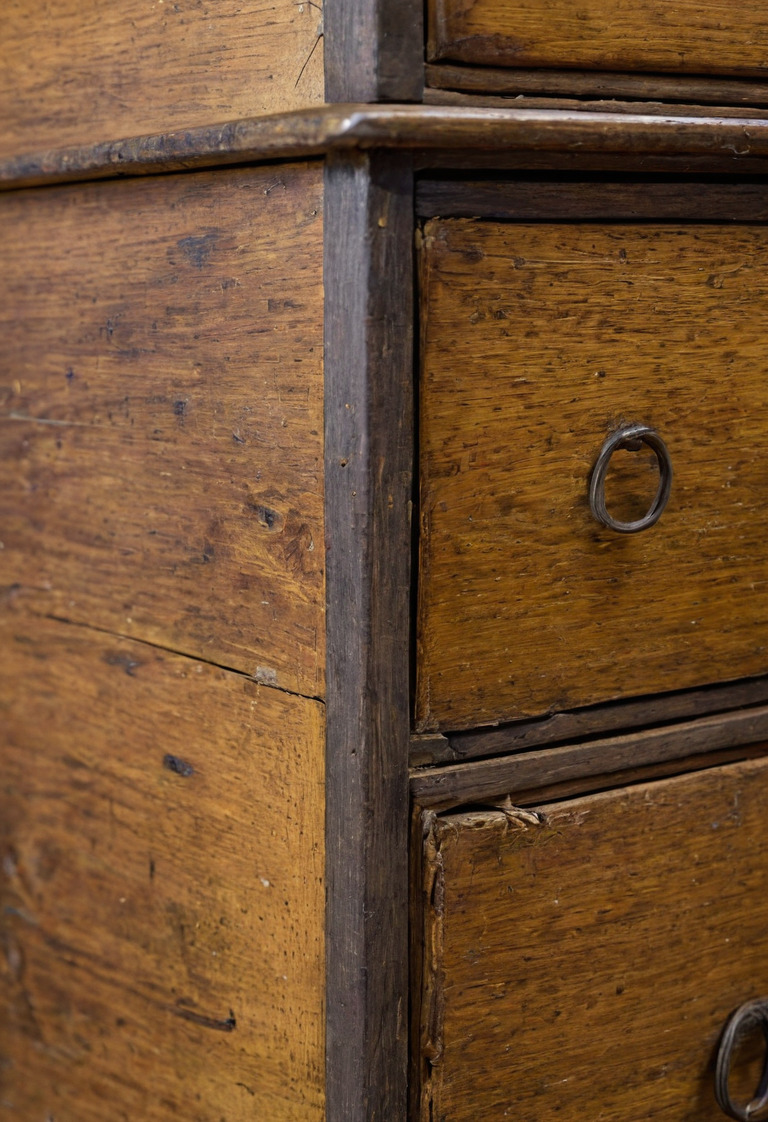

Сезонный ход считают по коэффициентам усушки, а амплитуду влажности в квартире — по равновесной влажности. Для ящика важно не абсолютное число, а то, что оно одинаково для обеих стенок. Отсюда правило: не мешайте в одном узле разные породы и не сочетайте радиальную доску с тангенциальной. Тогда даже полностью разрушившийся клеевой шов оставит соединение работоспособным на выдёргивание — на этом живут старые комоды с рассохшимися ящиками, которые всё ещё не разваливаются.

Уклон, при котором это работает, укладывается в узкую полосу: от 1:6 до 1:8 по традиции, 10° по ГОСТ 9330-2016, максимум измеренной прочности между 81° и 84°. Три независимых ориентира, которые сходятся в одну точку — редкий случай, когда спорить действительно не о чем.
