Крепление столешницы к подстолью: восьмёрки, Z-клипсы и пуговицы

Столешница из дуба шириной 800 мм сжимается на 4,5 мм за один отопительный сезон. Каркас стола сохраняет исходные габариты. Саморез превращает разницу размеров в рычаг, который раскалывает доску вдоль волокон или вырывает резьбу из царги. Как закрепить массивную плиту, чтобы дерево свободно двигалось поперёк волокон при смене влажности, а щит не треснул зимой? См. также: коэффициенты усушки и расчёт хода щита.

Содержание

• Почему массивную столешницу нельзя прикрутить к царгам наглухо?

• Как посчитать запас хода крепежа для конкретной столешницы?

• Чем крепить столешницу: сравнение стальных восьмёрок, Z-клипс и деревянных пуговиц

• На каком расстоянии друг от друга ставить крепёж для столешницы?

• Как правильно установить столешницу на Z-клипсы и восьмёрки?

• Какие ошибки монтажа приводят к трещинам столешницы зимой?

• Ответы на частые вопросы о креплении столешниц

Главное

• При колебаниях влажности в отапливаемом помещении древесина меняет размер поперёк волокон.

• Запас хода зависит от ширины щита, породы дерева и сезонного перепада влажности в регионе.

• Крепёж выбирают с учётом рассчитанного хода, толщины царги и наличия фрезера.

• Шаг установки зависит от массы щита и жёсткости царги.

• Сначала размечают центральную ось, где щит фиксируют жёстко или через минимальный паз.

• Столешницу жёстко фиксируют только по центральной оси. Краям оставляют свободный ход поперёк волокон.

• Запас хода рассчитывают с учётом ширины щита, породы и сезонного перепада влажности в помещении.

• Z-клипсам нужен пропил в царге глубиной 4 мм, стальные «восьмёрки» работают без фрезеровки, деревянные пуговицы входят в паз.

Почему массивную столешницу нельзя прикрутить к царгам наглухо?

При колебаниях влажности в отапливаемом помещении древесина меняет размер поперёк волокон. Жёсткое крепление щита к стальному или деревянному каркасу не даёт ему двигаться. Внутреннее напряжение за один отопительный сезон раскалывает доску вдоль волокон или вырывает саморезы из царги.

Столешница из дуба шириной 800 мм сжимается на 4,5 мм, когда равновесная влажность падает с 12 % летом до 6 % зимой. Ясень даёт аналогичную усушку. Сосна движется быстрее: тот же перепад влажности укорачивает сосновый щит на 6 мм. Каркас стола сохраняет исходные габариты. Саморез превращает разницу размеров в рычаг, который ломает волокна дуба или сминает мягкую сосну вокруг резьбы.

Мебельный саморез 4x16 мм держится в дубовой царге с усилием около 30 кг. Зимнее сжатие широкого щита создаёт нагрузку выше этого предела. Крепёж срезает древесину внутри отверстия или лопается по шейке. Столешница провисает, а в царге появляется рваная трещина.

Точное значение влажности древесины определяют методами ГОСТ 16483.7-71. Стандарт устанавливает два метода определения абсолютной влажности: с погрешностью не более 0,1 % для приведения показателей физико-механических испытаний к стандартной влажности и с погрешностью не более 1 % для рядовых измерений. Образцы высушивают в сушильном шкафу при температуре (103 ± 2) °C. Для мягких пород первое взвешивание делают не ранее чем через 6 ч после начала сушки, для твёрдых пород выжидают не менее 10 ч. Образцы для второго метода выпиливают в форме прямоугольной призмы с основанием 20 × 20 мм и высотой вдоль волокон 30 мм. Действующее издание стандарта от марта 2006 года включает три изменения, утверждённые в декабре 1977 года, июле 1983 года и феврале 1988 года, а ограничение срока действия снято по протоколу № 4-93 Межгосударственного совета по стандартизации.

Текущий процент влаги помогает понять, почему разрушается древесина, но не даёт мастеру цифры для разметки крепежа. Для этого нужно перевести коэффициенты усушки в запас хода с учётом ширины щита и породы.

Как посчитать запас хода крепежа для конкретной столешницы?

Запас хода зависит от ширины щита, породы дерева и сезонного перепада влажности в регионе. Чтобы его рассчитать, ширину столешницы умножают на коэффициент тангенциальной усушки и разницу влажности. Результат показывает расстояние в миллиметрах, которое крепёж должен компенсировать без заклинивания.

Линейную деформацию древесины при изменении влажности рассчитывают по формуле: H = W × K × ΔMC. Переменная H означает полный ход щита в миллиметрах. Переменная W обозначает ширину столешницы поперёк волокон в миллиметрах. Коэффициент K выражает долю тангенциальной усушки породы на каждый процент изменения влажности. Величина ΔMC представляет разницу между максимальной и минимальной равновесной влажностью в помещении за год. Переменные подробнее разобраны в материале про коэффициенты усушки и расчёт хода щита.

Коэффициент K различается у пород из-за строения клеточных стенок. Столяр берёт справочные значения тангенциальной усушки на 1 % изменения влажности:

• Дуб: 0,36 % (K = 0,0036).

• Бук: 0,41 % (K = 0,0041).

• Ясень: 0,38 % (K = 0,0038).

• Лиственница: 0,35 % (K = 0,0035).

• Сосна: 0,31 % (K = 0,0031).

Амплитуда влажности ΔMC зависит от климата региона и режима отопления. В квартире с центральным отоплением зимой влажность падает до 4–5 %, а летом поднимается до 9–11 %. Сезонный перепад составляет 5–7 процентных пунктов. Точные цифры для конкретного помещения приведены в статье о том, как формируется равновесная влажность древесины в квартире. Для расчётов берут максимальный перепад, чтобы крепёж не упёрся в край прорези в самый сухой месяц февраля.

Какой ход нужен щиту из дуба шириной 800 мм в квартире с центральным отоплением?

Дубовая столешница шириной 800 мм при перепаде влажности 6 % меняет размер поперёк волокон. Расчёт по формуле: 800 × 0,0036 × 6 = 17,28 мм. Полный ход щита составит около 17 мм. Мастер жёстко фиксирует столешницу только по центральной оси подстолья. Каждая половина ширины движется к краю. На одну сторону приходится 8,5 мм перемещения. Крепёж должен обеспечить свободный ход минимум 9 мм в каждую сторону от центра прорези или паза.

Щит шириной 600 мм из того же дуба при тех же условиях даст ход 12,9 мм. На одну сторону придётся 6,5 мм. Столешнице шириной 1000 мм потребуется запас 21,6 мм, то есть по 10,8 мм на сторону. Чем шире доска, тем длиннее нужна прорезь в фурнитуре. Выбор детали зависит от полученной цифры: крепёж с рабочим ходом 5 мм заклинит метровый дубовый щит уже в декабре.

Столешница из чисто радиальных ламелей шириной 800 мм при перепаде 6 % сместится на 10 мм вместо 17 мм. Края получат нагрузку по 5 мм на сторону. Чисто радиальные щиты встречаются редко из-за большого расхода сырья при раскрое бревна. Столяры обычно клеят столешницы из досок смешанного распила. Ламели с разным наклоном колец частично компенсируют движение друг друга, но общее направление расширения остаётся тангенциальным. Для любой смешанной склейки расчёт ведут по тангенциальному коэффициенту. Если занизить коэффициент, можно выбрать фурнитуру с недостаточным ходом.

По рассчитанному полному ходу выбирают подходящую фурнитуру. Стальная пластина выдерживает другую нагрузку и требует иного паза, чем пластиковый закладной элемент. Теперь нужно подобрать конкретную деталь под рассчитанные миллиметры.

Чем крепить столешницу: сравнение стальных восьмёрок, Z-клипс и деревянных пуговиц

Крепёж выбирают с учётом рассчитанного хода, толщины царги и наличия фрезера. Стальные «восьмёрки» дают ход до 10 мм без фрезеровки каркаса. Z-клипсам нужен паз глубиной 4 мм в верхней кромке царги. Деревянные пуговицы входят в паз 6-8 мм и подходят для полностью деревянных подстолий.

Стальная «восьмёрка» представляет собой пластину в форме цифры 8 из стали толщиной 1,5-2 мм. Длина элемента составляет 30-35 мм, ширина одного кольца достигает 15-18 мм. Одно кольцо привинчивают саморезом диаметром 4 мм снизу к столешнице, второе входит в заранее просверленное глухое отверстие диаметром 8-10 мм в верхней кромке царги. При усушке или разбухании щита пластина свободно поворачивается вокруг оси винта. Рабочий ход ограничен зазором между краем кольца и стенкой отверстия, обычно составляющим от 8 до 10 мм. Фрезер мастеру не нужен, достаточно дрели со сверлом Форстнера. Комплект из 12-16 стальных «восьмёрок» стоит 400-700 рублей (ориентир на 2026 год).

Z-клипсу изготавливают из оцинкованной стали толщиной 1,2-1,5 мм. Общая длина детали равна 25-30 мм, высота ступеньки составляет 4-5 мм. Нижний язычок длиной 10-12 мм ложится в продольный пропил шириной 3-4 мм и глубиной 4 мм, выбранный во внутренней стороне царги. Верхнюю площадку с овальным отверстием крепят саморезом к нижней плоскости столешницы. Овальное отверстие длиной 10-12 мм позволяет крепежу свободно двигаться вместе с деревом. Фрезеровка паза занимает дополнительное время, но соединение получается скрытым и аккуратным. Максимальный рабочий ход Z-клипсы равен длине прорези минус диаметр шляпки самореза, что даёт около 6-8 мм. Упаковка из 20 клипс обойдётся в 300-500 рублей (ориентир на 2026 год).

Деревянную пуговицу вырезают из твёрдой породы того же дерева, что и подстолье. Толщина шипа составляет 5-6 мм, длина выступающей части достигает 15-20 мм. Шип входит в паз глубиной 6-8 мм, выбранный во внутренней грани царги. Широкую часть пуговицы привинчивают к столешнице через овальную прорезь длиной 10-15 мм. Ход ограничен длиной прорези и зазором в пазу и достигает 7-10 мм. Столяр изготавливает пуговицы самостоятельно из обрезков, поэтому стоимость сводится к цене саморезов. Детали из массива повторяют поведение каркаса и исключают коррозию металла.

Параметр	Стальная «восьмёрка»	Z-клипса	Деревянная пуговица
Рабочий ход, мм	8-10	6-8	7-10
Обработка царги	Сверление отверстия 8-10 мм	Фрезеровка паза 4 мм	Фрезеровка паза 6-8 мм
Толщина металла / дерева, мм	1,5-2,0 сталь	1,2-1,5 оцинковка	5-6 массив
Цена комплекта, руб. (ориентир на 2026 год)	400-700	300-500	Стоимость саморезов

Расчётный запас хода помогает выбрать тип крепежа, а толщина царги показывает, поместится ли он в раму без ослабления конструкции. Затем выбранную фурнитуру нужно распределить по периметру стола с правильным интервалом.

На каком расстоянии друг от друга ставить крепёж для столешницы?

Шаг установки зависит от массы щита и жёсткости царги. Для дубовой столешницы толщиной 40 мм крепёж ставят каждые 150-200 мм вдоль длинных царг и по 2-3 элемента на короткие. Если поставить крепёж реже, незакреплённый край провиснет, а поверхность станет волнистой.

Толщина щита определяет допустимое расстояние между точками крепления. Для столешницы из массива толщиной 30 мм нужен шаг 120-150 мм: тонкий материал легче деформируется под собственным весом между опорами. Плита толщиной 40 мм держит форму при шаге 150-200 мм. Щит в 50 мм допускает установку элементов через 200-250 мм благодаря собственной жёсткости. Z-клипсы и стальные «восьмёрки» работают в этих диапазонах одинаково, но деревянные пуговицы требуют более частого шага из-за меньшей прочности на излом.

Размер стола задаёт минимальное количество точек крепления. Подстолью размером 1200x600 мм нужны минимум 10-12 элементов: по 4-5 штук на каждой длинной царге и по одному на короткой. Каркас размером 1600x800 мм удерживает тяжёлый щит только при 14-16 точках фиксации: 5-6 элементов вдоль каждой длинной стороны и 2-3 на короткой. Если крепежа меньше, центр широкого стола остаётся без опоры, и массив начинает вибрировать при нагрузке на край.

Крайний элемент ставят на расстоянии 50-70 мм от угла подстолья. Угловой стык царг создаёт зону повышенной жёсткости каркаса, поэтому клипса вплотную к углу ограничит свободный ход щита. Отступ в 50-70 мм позволяет столешнице смещаться поперёк волокон без контакта с углом рамы. Первый крепёж фиксирует положение плиты относительно угла, а остальные равномерно распределяют нагрузку по всей длине царги.

По центральной оси стола щит фиксируют жёстко. Один или два самореза вкручивают сквозь центральную поперечину подстолья прямо в щит без прорезей. Остальной крепёж вдоль длинных сторон только удерживает плоскость и компенсирует сезонный ход древесины. На поперечных царгах подвижные элементы ставят лишь в том случае, если волокна столешницы направлены вдоль них.

Расчёт шага даёт координаты для разметки, но в каждой точке нужно правильно подготовить посадочное место. Если пропил недостаточно глубок или саморез смещён внутри прорези, расчётный запас хода клипсы сводится к нулю. После разметки можно переходить к работе с фрезером и шуруповёртом.

Как правильно установить столешницу на Z-клипсы и восьмёрки?

Сначала размечают центральную ось, где щит фиксируют жёстко или через минимальный паз. По краям крепёж ставят так, чтобы прорезь или изгиб детали располагались вдоль направления движения волокон. Саморез вкручивают в столешницу через удлинённое отверстие с запасом.

По центральной линии подстолья вкручивают два жёстких самореза длиной 30 мм. Столешница на этой оси не смещается. Древесина расширяется поперёк волокон от центра к краям, поэтому каждый крайний элемент работает как направляющая. До начала фрезеровки мастер карандашом размечает центральную ось на внутренней стороне царги.

Z-клипса входит в паз глубиной 4 мм на верхней кромке царги. Толщина стальной пластины составляет 3 мм, поэтому миллиметровый зазор позволяет клипсе свободно скользить при сезонных деформациях щита. Ширина паза равна ширине самой клипсы плюс 1 мм на сторону для компенсации перекоса. Глубже 5 мм фрезеровать нельзя: тонкая стенка царги потеряет прочность на излом. К столешнице клипсу притягивают саморезом 4×16 мм через круглое монтажное отверстие.

Стальные «восьмёрки» работают без фрезеровки царги. Деталь толщиной 2 мм помещается между нижней плоскостью столешницы и верхним торцом царги. Один лепесток «восьмёрки» прикручивают к щиту саморезом 4×16 мм, второй закрепляют в торце царги. Под второй лепесток сверлят направляющее отверстие диаметром 2,5 мм, чтобы твёрдая древесина дуба или ясеня не раскололась при вкручивании самореза 4×20 мм. Плоским стальным пластинам с продольной прорезью нужен паз длиной 8–12 мм в теле столешницы. Прорезь ориентируют строго поперёк волокон. Саморез 4×16 мм проходит сквозь неё и вкручивается в царгу.

Направляющие отверстия в массиве твёрдых пород сверлят буром диаметром 2,5 мм на глубину 12 мм. Бур 3 мм оставит слишком тонкие стенки волокнам вокруг самореза, и дуб треснет при затяжке. Для мягких пород (сосна, ольха) подходит бур 3 мм. Саморезы с неполной резьбой плотнее прижимают деталь, чем шурупы с резьбой до головки: гладкий участок стержня стягивает клипсу и дерево без зазора.

Реноватор с плоским пильным диском делает паз за один проход. Диск шириной 32 мм погружают в торец царги на 4 мм и ведут вдоль линии разметки. Реноватор оставляет более грубое дно паза, чем фрезер, но стальная клипса скользит по нему без заеданий. Шлифовать дно паза наждачной бумагой не нужно.

Для единичного изделия есть ещё один вариант: мастер выбирает четверть на верхней внутренней кромке царги рубанком. Четверть глубиной 4 мм и шириной 15 мм заменяет закрытый паз. Z-клипса ложится в открытую ступеньку и прижимается столешницей сверху. Метод подходит для столов с толстыми царгами от 100 мм, где снятие материала не влияет на жёсткость каркаса.

При монтаже сухой зимней столешницы саморез смещают к внутреннему краю прорези. Зимой щит сжат. Весной древесина наберёт влагу и расширится наружу. Запас хода оставляют только в сторону расширения, поэтому внешний конец прорези остаётся свободным.

При монтаже влажной летней столешницы саморез, наоборот, ставят к внешнему краю прорези. Осенью воздух в квартире станет суше, и щит начнёт сжиматься к центру. Прорезь компенсирует это движение. Если неверно расположить саморез, крепёж лишится рабочего диапазона. Смещённый не в ту сторону саморез упрётся в край прорези уже через месяц после включения отопления. Жёсткий упор передаст усилие усушки на царгу, и каркас начнёт выкручиваться.

Какие ошибки монтажа приводят к трещинам столешницы зимой?

Трещины появляются, когда поперечное движение щита заблокировано. Частые причины: отсутствие центральной жёсткой точки, слишком короткий паз под клипсу, клей между столешницей и царгой, крепёж только по углам. Ошибка проявляется через 2-3 месяца работы отопления.

Первой возникает продольная трещина по линии склейки. Сухой воздух от радиаторов вытягивает влагу из древесины, а жёстко закреплённый щит не может сжаться. Внутреннее напряжение разрывает клеевой шов или волокна рядом с ним. Дефект чаще проходит вдоль самого слабого участка делянки.

Короткие прорези приводят к вырыванию самореза из царги. Если паз под «восьмёрку» составляет 4 мм вместо необходимых 10-12 мм, шуруп упирается в край пропила. Усилие усушки передаётся прямо на резьбу, и металл вырывает древесину каркаса вместе с волокнами.

Если поставить крепёж только по углам стола, щит начинает выгибаться дугой. Середина широкой столешницы остаётся без опоры и поднимается над каркасом на несколько миллиметров. Под собственным весом и нагрузкой от посуды доска изгибается, а края тянет вверх.

Финишное покрытие замедляет влагообмен, но не останавливает его полностью. Масло пропитывает верхний слой и снижает скорость потери влаги, лак создаёт плёнку с высоким сопротивлением паропроницаемости. Нижняя плоскость стола без покрытия сохнет быстрее верхней грани. Разница влажности между пластами добавляет к поперечному сжатию продольный изгиб. Неправильно подобранный крепёж не компенсирует эту двойную деформацию.

Столярный клей на стыке столешницы и царги превращает подвижное соединение в жёсткое. Прочность составов классов D3 и D4, описанная в материале про классы клеев для дерева, здесь работает против мастера: полимеризованный шов держит нагрузку сильнее, чем структура массива. Дерево рвётся рядом с клеевой полосой. Любая попытка зафиксировать щит клеем гарантирует разрушение при первом отопительном сезоне.

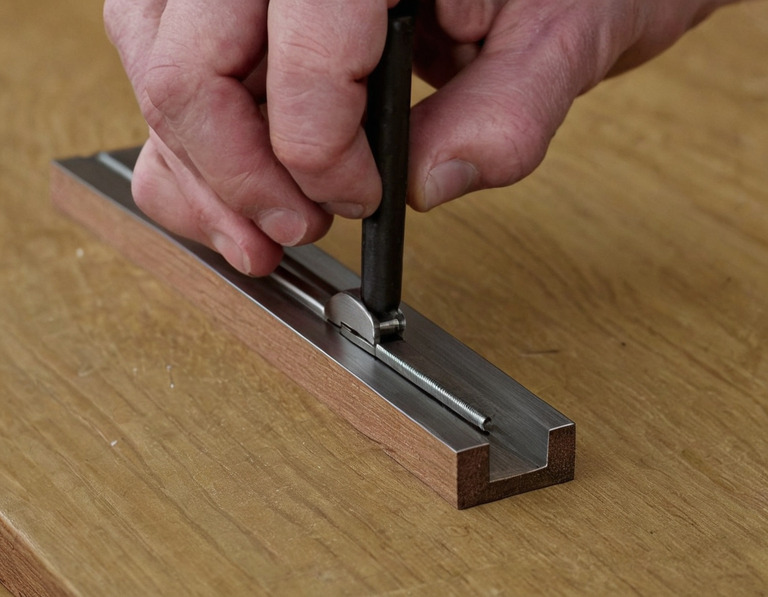

Перед затяжкой последнего самореза проверьте пальцем ход каждой клипсы: пластина должна свободно смещаться в пазу на расчётные миллиметры, а центральная точка оставаться неподвижной.
